楼宇对讲系统的可视功能是通过图像采集、信号传输、显示与控制等环节的协同工作实现的，核心是让室内机（或管理机）能实时看到室外访客的图像。以下从具体组成和工作流程两方面详细说明：

一、可视功能的核心组成部件

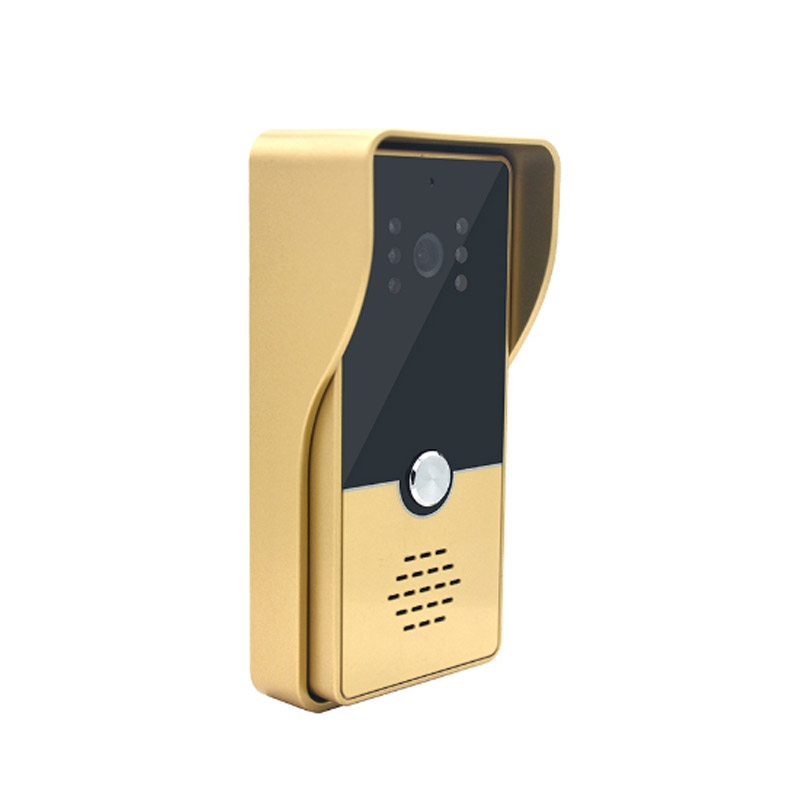

室外单元（门口机）

摄像头：核心部件，负责采集访客图像（多为 CMOS 或 CCD 传感器，支持夜视功能，通过红外灯在低光环境下成像）。

按键 / 刷卡模块：用于访客呼叫对应室内机（输入房号）或住户刷卡开门。

麦克风与扬声器：配合语音对讲，与图像同步传输声音。

控制芯片：处理摄像头信号，将图像、语音信号编码后通过线路传输。

室内单元（住户机）

显示屏：接收并显示门口机传来的图像（常见为 LCD 屏，尺寸 3.5-10 英寸不等）。

按键与手柄：用于接听呼叫、与访客对讲、远程开锁（部分机型支持触摸操作）。

信号解码模块：将传输来的编码信号还原为图像和语音信号。

传输线路

传输介质：多为RVV 线缆（音频 + 控制信号） 与SYV75 同轴电缆（视频信号） 组合，或采用网线（数字系统，通过 TCP/IP 协议传输）。

信号类型：模拟系统中视频为模拟信号（如 CVBS），数字系统中为数字信号（经压缩编码，如 H.264），后者传输距离更远、抗干扰性更强。

控制与电源系统

电源适配器：为门口机、室内机提供稳定电压（通常 12V 或 24V），确保摄像头和显示屏正常工作。

交换机 / 分配器（数字系统）：用于多住户联网，分配视频、语音和控制信号，避免信号冲突。

二、可视功能的工作流程

以模拟系统为例（数字系统原理类似，差异在信号编码方式），具体步骤如下：

触发呼叫：访客在门口机按下对应住户的房号，或刷卡 / 人脸识别（智能机型）触发呼叫信号。

信号启动：门口机接到指令后，自动启动摄像头（若环境光线不足，同步开启红外灯），开始采集访客图像；同时麦克风采集访客声音。

信号传输：

摄像头输出的模拟视频信号（如 PAL/NTSC 制式）通过同轴电缆传输；

语音信号和控制信号（如呼叫、开锁指令）通过 RVV 线缆传输至对应室内机。

室内机显示与交互：

室内机接到呼叫信号后自动点亮显示屏，解码视频信号并显示访客图像；

住户通过手柄接听语音，确认访客身份后，按 “开锁键” 发送控制信号，门口机接收后驱动电磁锁开门。

通话结束：住户挂断或超时后，室内机自动关闭显示屏，系统回到待机状态。

三、数字系统与模拟系统的差异

模拟系统：结构简单、成本低，适合中小小区，但视频清晰度较低（多为 480 线以下），传输距离有限（超过 300 米需加信号放大器）。

数字系统：通过网络传输数字信号（视频经 H.265 等协议压缩），清晰度可达 1080P 甚至 4K，支持远程查看（通过手机 APP），抗干扰性强，但成本较高，需配置交换机等网络设备。

简言之，可视功能的核心逻辑是：门口机 “拍”→ 线路 “传”→ 室内机 “显”，通过硬件设备与信号处理技术的结合，实现 “看得到” 的对讲体验。
