楼宇对讲系统是智慧社区、智能楼宇安防体系的核心基础设备，主要承担访客对讲、身份核验、门禁开锁、安防告警、社区信息推送等功能，广泛应用于住宅小区、写字楼、商业综合体、园区公寓等场景。随着行业从模拟对讲升级为全数字IP对讲，系统不再是单一的通话设备，而是集音视频传输、权限管控、智能联动、数据运维于一体的智能化综合系统。

很多项目在施工搭建、系统升级改造过程中，容易出现架构混乱、设备不兼容、联动失效、信号卡顿等问题，核心原因是未遵循标准化技术架构搭建逻辑。本文结合行业通用搭建标准，从四层核心架构拆解、搭建流程、技术要点、施工规范、新旧架构差异多方位解析楼宇对讲系统的搭建逻辑，为弱电施工、系统集成、项目运维提供专业参考。

一、楼宇对讲系统整体架构概述

现阶段主流楼宇对讲系统均采用分层分布式IP网络架构，摒弃了传统模拟总线式的单一结构，依托TCP/IP网络协议实现数字化信号传输，具备开放性强、扩展性高、联动性好、运维便捷的特点。完整的系统架构自下而上分为四大层级：硬件终端层、网络传输层、平台服务层、应用功能层，各层级独立运行、协同联动，构成完整的对讲安防体系。

相较于老式模拟架构，数字化分层架构可无缝对接智能家居、梯控系统、安防监控、物业平台，是当前智慧楼宇智能化改造的主流技术方案。

二、四层核心技术架构详细搭建逻辑

1、硬件终端层：系统感知与执行底层基础

硬件终端层是楼宇对讲系统的底层架构，负责信息采集、人机交互、指令执行，是所有功能的物理载体，也是架构搭建的基础环节。该层级设备类型清晰、点位固定，直接面向用户与现场场景。

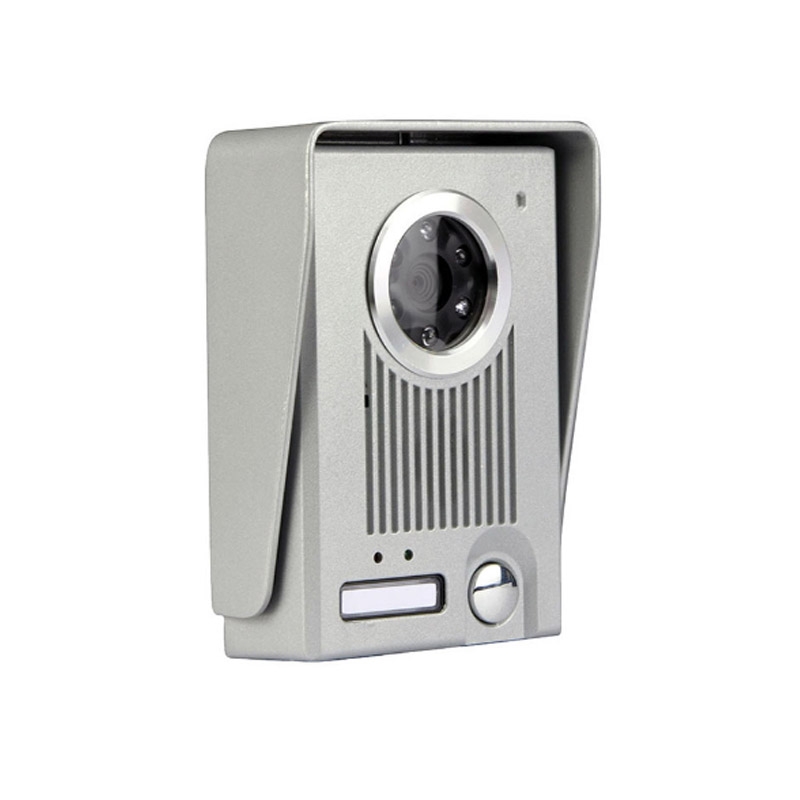

核心终端设备包含单元门口主机、小区围墙机、室内分机、门禁解锁设备、应急告警终端等。门口主机搭载摄像头、麦克风、按键模组、读卡识别模块，负责采集访客视频、音频及身份信息；室内分机实现通话接听、远程开锁、信息查看、安防联动；管理机作为后台终端，承担全域设备管理、呼叫转接、异常告警接收等功能。

架构搭建要点：终端设备需统一通讯协议标准，保证设备兼容性；所有终端按需点位布设，供电稳定、安装规整，为上层信号传输、数据处理提供可靠硬件支撑，杜绝终端硬件不匹配导致的系统架构失效问题。

2、网络传输层：数据交互的核心通道

网络传输层是衔接终端与平台的中间枢纽，决定系统音视频流畅度、响应速度、运行稳定性，是楼宇对讲架构搭建中关键的过渡层级。现代全数字楼宇对讲系统统一采用TCP/IP以太网传输架构，所有音视频信号、控制指令、数据信息均以数字信号形式传输。

该层级核心设备包含楼栋交换机、核心交换机、光纤收发器、网线及传输链路配件。搭建逻辑采用分层组网模式：单元楼内终端设备接入楼栋交换机，各楼栋交换机汇总接入小区核心交换机，大型社区可通过光纤链路实现远距离数据传输，保障全域信号统一传输、稳定交互。

技术搭建规范：传输网络需独立组网或划分专属VLAN，与其他弱电系统网络隔离，避免网络拥堵、信号干扰；链路布线遵循标准化弱电施工规范，保障传输带宽充足、延迟可控。相较于传统总线传输架构，IP网络传输架构带宽更大、拓展性更强，支持海量终端同时在线运行。

3、平台服务层：系统管控与数据处理核心

平台服务层是楼宇对讲系统的大脑，由服务器、后台管理系统、数据处理模块、协议调度模块组成，承担数据存储、指令调度、设备管控、权限管理、数据分析等核心功能，是整个架构的核心。

该层级核心技术包含嵌入式处理技术、DSP音视频处理技术、网络调度技术、数据加密技术。主要实现三大核心功能：一是设备统一管理，实时监测所有终端在线状态、故障信息，实现远程运维排查；二是数据处理，压缩、解析终端传输的音视频数据、开门记录、告警数据，完成数据存储与追溯；三是协议调度，统一管控设备通讯协议，实现终端与平台、系统与第三方设备的联动对接。

架构搭建优势：平台层采用轻量化、开放式架构设计，支持后期设备扩容、功能升级，可灵活对接智慧物业平台、智能家居系统、梯控、监控、安防报警等第三方系统，打破传统对讲系统的功能孤岛。

4、应用功能层：场景化落地输出终端

应用功能层是架构的落地载体，面向物业管理人员、业主用户，输出可视化、可操作的场景化功能，依托底层三层架构的支撑，实现多元化智能应用。

核心落地功能包含基础可视对讲、远程开锁、IC卡/人脸识别开门、访客记录查询、小区公告推送、异常告警提醒、设备故障自检、权限分级管理、智能家居联动等。针对不同场景可实现差异化功能适配，住宅小区侧重居家对讲与安防防护，写字楼、园区侧重访客管理与权限管控。

三、楼宇对讲系统标准化搭建完整流程

1、架构规划：结合项目体量、场景需求、设备点位，规划四层架构布局，确定组网方式、设备型号、传输链路方案，规避架构冗余或配置不足问题。

2、底层布设：完成终端设备点位定位、布线施工、设备安装固定，保障所有硬件终端安装规范、供电正常。

3、网络搭建：部署交换机、传输链路，完成网络调试、VLAN划分、信号测试，保障全域网络通畅、无干扰、低延迟。

4、平台部署：安装调试后台服务器、管理系统，完成设备入网、协议适配、权限配置、数据同步。

5、功能调试：逐点测试对讲通话、开锁、告警、联动等功能，排查卡顿、失效、兼容问题，优化架构运行稳定性。

6、验收运维：完善架构台账，留存组网图纸，搭建后期运维体系，保障系统长期稳定运行、可升级、可扩容。

四、传统模拟架构与现代IP数字化架构差异对比

1、传统模拟总线架构：采用总线式信号传输，无分层架构，信号为模拟信号，带宽有限、易受干扰、画面清晰度低、扩展性差，设备兼容性弱，无法对接智能系统，仅能满足基础对讲开锁功能，适配老旧小型小区。

2、现代数字化分层架构：基于TCP/IP网络分层搭建，信号传输稳定、音视频画质清晰、延迟低，支持海量终端扩容、多功能拓展、多系统联动，运维便捷，适配各类新建智慧社区、智能楼宇项目，是目前行业主流搭建方案。

五、架构搭建核心质控要点与常见误区

1、杜绝架构混用：禁止模拟设备与数字设备无序混用，避免协议不兼容、系统架构紊乱，导致功能失效。

2、保障网络独立：对讲系统网络需独立划分，避免与监控、WiFi共用网络，防止带宽抢占引发对讲卡顿、掉线。

3、统一协议标准：所有终端、网络、平台设备需适配统一通讯协议，保障数据互通、设备联动正常。

4、预留扩容空间：架构搭建时预留设备点位、网络带宽、平台接口余量，满足后期功能升级、设备扩容需求。

六、总结

楼宇对讲系统的核心技术架构，是以硬件终端层、网络传输层、平台服务层、应用功能层为核心的四层分层IP分布式架构。整体搭建遵循“底层硬件打底、网络通道赋能、平台管控、场景功能落地”的核心逻辑，依托标准化TCP/IP网络传输、开放式平台设计、分层协同运行模式，解决了传统对讲系统稳定性差、扩展性弱、功能单一的痛点。标准化的架构搭建，既能保障楼宇对讲系统基础对讲、安防管控功能稳定运行，又能适配智慧楼宇、智慧社区的智能化升级需求，实现多系统联动与长期运维升级。
